Chez Brainbox, nous savons que l’électricité domestique peut sembler complexe, surtout lorsqu’il s’agit de comprendre les schémas et les normes belges obligatoires. Cet article a été conçu pour **vous expliquer simplement ce qu’est un schéma de coffret électrique **, comment le réaliser, quelles normes belges s’appliquent, et même quels outils ou logiciels gratuits peuvent vous aider à générer votre schéma unifilaire.

🔌 1. Qu’est-ce qu’un schéma de coffret électrique ?

Un schéma de coffret électrique est une représentation graphique de votre tableau électrique (ou coffret). Il permet de visualiser comment l’électricité est distribuée dans votre maison, comment chaque circuit est connecté, et quels dispositifs le protègent.

Dans les installations belges (maisons individuelles, appartements, etc.), ce schéma doit être conforme aux normes du Règlement Général sur les Installations Électriques (RGIE), le texte légal qui encadre toute installation électrique sécuritaire en Belgique.

👉 Pourquoi c’est important ?
Sans un schéma correct, non seulement votre installation peut être dangereuse, mais elle peut aussi être refusée lors du contrôle électrique obligatoire par un organisme agréé.

📊 2. Schéma unifilaire vs. schéma de position : quelle différence ?

Il existe plusieurs types de représentations :

🟦 Schéma unifilaire

Le schéma unifilaire est une vue simplifiée de votre coffret électrique et des circuits qu’il alimente. On y représente chaque composant (disjoncteurs, interrupteurs différentiels, etc.) et les connexions principales du tableau par une seule ligne. Cela rend le plan facile à lire, même pour un novice, tout en respectant les normes belges.

👉 C’est ce qu’on nomme parfois aussi schéma unifilaire logiciel gratuit quand on utilise des outils gratuits pour le générer.

📍 Schéma de position

Ce schéma montre l’emplacement physique des appareils électriques dans la maison (prises, interrupteurs, points lumineux, coffret électrique). Il complète le schéma unifilaire car celui-ci ne donne pas de localisation sur plan de la maison.

📋 3. Pourquoi un schéma est-il obligatoire en Belgique ?

Selon le RGIE, un schéma électrique unifilaire est un des documents requis lors du contrôle de conformité d’une installation électrique.
Dans quels cas ?

📌 Nouvelle installation électrique
📌 Vente d’un bien immobilier
📌 Modification ou extension d’une installation
📌 Installations existantes de plus de 25 ans
📌 Nouvelle puissance raccordée ou évolution significative

Lors du contrôle, vous devrez présenter le schéma unifilaire, le schéma de position et parfois d’autres documents, tous datés et signés.

🛠 4. Que doit contenir un schéma unifilaire ?

Un schéma unifilaire belge doit respecter le RGIE et inclure :

✔️ Le type, la section et la nature des conducteurs
✔ Comment sont posées les canalisations
✔ Les dispositifs de protection (différentiels, disjoncteurs, etc.)
✔ Les prises de courant, points lumineux, boîtes de connexion
✔ L’identification des circuits (lettres + numéros)

Chaque élément est représenté par des symboles normalisés, ce qui permet une lecture compréhensible par un autre professionnel ou un organisme de contrôle.

▶️ 5. Exemple pratique de schéma unifilaire

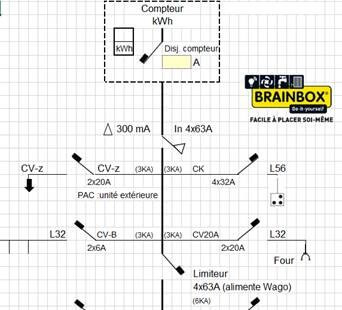

Voici un exemple simplifié d’un schéma unifilaire typique pour un tableau domestique :

👉 Ce type de représentation vous permet de visualiser :

➡ Quels circuits sont protégés par quel disjoncteur
➡ Comment l’électricité arrive dans chaque pièce
➡ Les protections mises en place pour éviter les surintensités ou défauts à la terre

💻 6. Comment créer un schéma unifilaire ? Logiciels & outils

Pour réaliser votre schéma unifilaire, plusieurs logiciels gratuits ou payants existent :

✅ Logiciels gratuits (ou solutions low-cost)

🔹 eDesign (Schneider Electric) – outil gratuit et intuitif pour concevoir des coffrets électriques résidentiels, avec génération automatique de schémas en conformité avec le RGIE.

🔹 Applications légères de schéma unifilaire – certaines applications mobiles proposent des bibliothèques de symboles pour créer rapidement vos plans (par exemple certaines apps de dessin technique ou schéma électrique simple).

🔹 Trikker – programme simple pour réaliser schéma unifilaire et plan de situation.

𝐂onseil Brainbox : avant d’acheter un outil haut de gamme, testez d’abord un logiciel gratuit pour tracer votre plan. Si vos besoins deviennent plus avancés ou si vous réalisez des installations complexes, vous pourrez envisager des solutions plus complètes. 👨‍💻

📌 7. Étapes pratiques pour réaliser un schéma unifilaire

Voici une méthode pas à pas :

1️⃣ Faites l’inventaire de votre installation

Notez toutes les pièces, prises, points lumineux et gros appareils.

2️⃣ Évaluez la puissance nécessaire

Pour chaque circuit, identifiez la puissance (en A) et la section de câble appropriée. Ceci aura un impact sur le dimensionnement des disjoncteurs (RGIE).

3️⃣ Dessinez votre tableau

Représentez votre coffret électrique et placez les dispositifs de protection à l’intérieur. Chaque disjoncteur doit être clairement identifié.

4️⃣ Reliez chaque circuit

Sur votre schéma unifilaire, tracez les connexions entre le tableau et les circuits d’usage (éclairage, prises, gros appareils).

5️⃣ Vérifiez les symboles & normes

Assurez-vous que tous les symboles utilisés sont reconnus par le RGIE, et que votre plan est lisible pour un inspecteur.

6️⃣ Faites vérifier votre schéma

Même si vous utilisez des outils gratuits, faites relire votre document par un électricien ou un contrôleur agréé avant remise finale lors du contrôle officiel.

8. Intégrer votre schéma dans un dossier conforme RGIE

Dans la procédure belge, votre dossier de conformité doit inclure :

📍 Le schéma unifilaire
📍 Le plan de position
📍 Les caractéristiques de circuits (courant, section)
📍 Les informations administratives (adresse, nom, titre de la personne ayant réalisé le schéma, date)

👉 Sans ces éléments, la mise en conformité peut être refusée, ce qui peut retarder vos travaux ou votre vente immobilière.

📹 9. Brainbox & les vidéos YouTube pour vous aider

Chez Brainbox, nous ne nous contentons pas de fournir des kits électriques prêts à poser (comme le ClassicBox ou le système Full avec schéma unifilaire précomplet). Nous accompagnons chaque client avec des tutoriels vidéo clairs, disponibles sur notre chaîne YouTube BrainboxFR1, pour vous guider étape par étape.

Ces vidéos sont conçues pour que vous puissiez suivre visuellement la création et l’interprétation de vos schémas, comprendre les normes belges, et poser votre coffret en toute sécurité.

🎯 10. Brainbox et votre installation électrique : facile & conforme

Chez Brainbox, notre objectif est de simplifier l’électricité pour tous — que vous soyez bricoleur débutant ou professionnel exigeant. Nos kits électriques :

✔ Coffrets électriques multivoltage, câblés et testés
✔ Schéma unifilaire précomplet pour réception
✔ Manuel et vidéos d’installation
✔ Assistance technique et pré-visite de contrôle
✔ Conçus pour être conformes au RGIE belge

🏁 Conclusion

Le schéma de coffret électrique est le document central de toute installation électrique en Belgique. Qu’il s’agisse d’une maison neuve ou d’une rénovation, ce schéma — notamment le schéma unifilaire — est indispensable pour assurer :

🔹 La sécurité de votre installation
🔹 La conformité légale (RGIE)
🔹 Une meilleure compréhension de votre réseau électrique
🔹 Une maintenance facilitée

Avec les bons outils (y compris un logiciel gratuit pour schéma unifilaire) et les bonnes pratiques, vous pouvez réaliser vous-même vos plans, les faire valider, puis installer en toute confiance avec Brainbox.

Besoin d’aide pour créer votre schéma ? Contactez nos experts Brainbox ou consultez nos vidéos tuto sur YouTube pour un accompagnement pas à pas ! 🔧📐
