Chez Brainbox, nous savons que comprendre et créer un schéma de câblage électrique est une étape essentielle pour réussir toute installation — qu’elle soit réalisée en autonomie ou dans le cadre d’un chantier supervisé. Dans cet article, nous allons démystifier les schémas électriques, vous montrer comment les lire et les concevoir selon la norme électrique en Belgique, tout en vous donnant des conseils concrets applicables même si vous êtes novice.

1. Introduction : pourquoi un schéma de câblage est indispensable

Avant même de toucher à un tournevis ou à un câble, il est fondamental de dresser un plan clair et structuré de votre réseau électrique. Ce plan, appelé schéma de câblage, sert à :

• visualiser l’ensemble de l’installation avant de commencer les travaux ;

• anticiper les choix de matériel et les sections de conducteurs nécessaires ;

• garantir que l’installation respecte les normes belges en vigueur (ce qui est essentiel pour obtenir une réception conforme par un organisme agréé) ;

• faciliter la maintenance et les interventions futures.

En Belgique, les schémas unifilaires et de position sont même requis pour attester la conformité de votre installation selon le RGIE (Règlement Général des Installations Électriques).

2. Comprendre les bases : qu’est-ce qu’un schéma électrique ?

Un schéma électrique est une représentation graphique d’un circuit ou d’un réseau électrique. Il ne cherche pas à reproduire l’apparence physique de votre installation, mais plutôt à décrire comment les composants électriques sont connectés entre eux.

Types de schémas courants

👉 Schéma unifilaire
C’est la forme la plus simplifiée :

• une seule ligne représente chaque circuit ;

• les symboles indiquent les composants (disjoncteurs, prises, interrupteurs, etc.) ;

• il donne une vue d’ensemble de la distribution électrique.

👉 Schéma de position
Celui-ci prend en compte l’emplacement réel des appareils dans votre logement (prises, interrupteurs, luminaires).

Ces deux types de schémas sont complémentaires : l’un montre l’architecture logique du système, l’autre reflète sa configuration pratique.

3. Les symboles et conventions : apprendre à lire un schéma

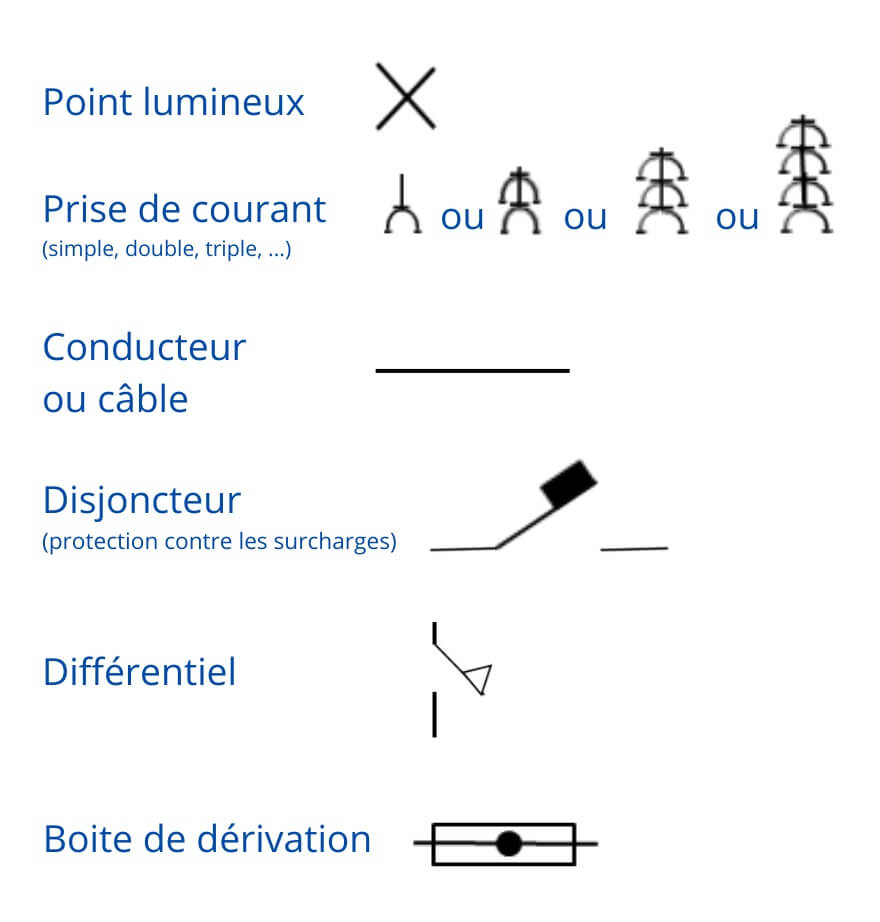

Pour lire un schéma de câblage, il est indispensable de connaître les symboles standardisés utilisés :

Et d’autres symboles pour interrupteurs, boîtes de jonction, etc.

👉 Une règle d’or : ne jamais inventer ses propres symboles. En Belgique, la norme électrique Belge impose l’usage de symboles normalisés afin d’assurer clarté et conformité.

4. Comment lire un schéma électrique étape par étape

Voici une approche simple pour décoder efficacement un schéma :

1. Identifier le tableau principal

Le tableau de répartition est le cœur du système électrique :

• il reçoit l’arrivée de courant ;

• il distribue l’énergie vers chaque circuit via des disjoncteurs.
  Sur le schéma, c’est généralement le point de départ de vos lignes.

2. Suivre chaque circuit un par un

Un circuit = une ligne continue qui part d’un disjoncteur et mène vers un ou plusieurs points d’utilisation (prises, lampes, etc.). Lire de gauche à droite ou de haut en bas améliore la compréhension.

3. Repérer les protections

Les disjoncteurs et interrupteurs différentiels sont indiqués sur votre schéma. Ils protègent contre les surcharges et les défauts d’isolement — un élément indispensable pour la sécurité électrique en Belgique.

5. Réalisation pratique : comment concevoir son propre schéma de câblage

Étape 1 : Faire l’inventaire de vos besoins

Avant de tracer quoi que ce soit, listez :

• le nombre de prises par pièce ;

• les points d’éclairage ;

• les appareils spécifiques (chauffages, électroménager, etc.).

Étape 2 : Dessiner les plans de murs et pièces

Sur une feuille ou un logiciel de dessin, placez les points électriques à l’échelle.

Étape 3 : Tracer les circuits principaux

À partir du tableau :

• décidez quel type de circuit alimentera chaque zone ;

• répartissez les prises et éclairages suivant les règles belges (par exemple, nombre maximum de prises par circuit) ;

• reliez ces éléments avec des lignes représentant les conducteurs.

Étape 4 : Assurer la conformité à la norme RGIE

Chaque schéma doit répondre aux exigences belges :

• utiliser les symboles normalisés ;

• montrer la protection de chaque circuit ;

• indiquer les sections de câbles recommandées ;

• intégrer la mise à la terre et les liaisons équipotentielles.



6. Quelques bonnes pratiques pour réussir votre schéma

Utiliser une légende claire

Même si vous maîtrisez les symboles, ajoutez une légende expliquant chacun d’eux. Cela facilite la lecture par un électricien, un contrôleur ou pour des modifications futures.

N’oubliez pas la mise à la terre

La mise à la terre n’est pas facultative : elle doit être clairement représentée sur votre schéma, car elle permet d’évacuer les défauts de courant dangereux vers le sol.

Mettre à jour votre schéma après modification

Si vous apportez un changement à votre installation (ajout de prises, circuits, modifications), mettez immédiatement à jour le schéma. C’est aussi une exigence lors des inspections de conformité.

7. Normes et obligations en Belgique : ce que dit la réglementation

En Belgique, votre installation doit être conforme au RGIE, également connu sous le nom de norme électrique en Belgique. Ce règlement impose :

✔️ l’usage de symboles normalisés ;
✔️ la remise d’un schéma unifilaire et de position lors de l’inspection de conformité ;
✔️ l’accessibilité du schéma au niveau du tableau principal ;
✔️ la mise à jour obligatoire en cas de modification.

Cela signifie que même si vous êtes un bricoleur autonome, votre schéma doit respecter ces standards pour que l’installation puisse être déclarée conforme et sécurisée.

8. Erreurs courantes à éviter

❌ Ne pas tenir compte des normes belges

Les schémas qui ne respectent pas la norme électrique en Belgique risquent d’être rejetés lors de l’inspection.

❌ Omettre les protections essentielles

Même si un circuit fonctionne sur papier, négliger des protections comme les disjoncteurs ou différentiels met en péril la sécurité.

❌ Vouloir raccourcir le schéma pour gagner du temps

Un schéma incomplet ou illisible mène souvent à des erreurs de câblage sur le terrain — ce qui peut être coûteux et dangereux.

9. Brainbox : votre allié pour concevoir, lire et vérifier vos schémas

Chez Brainbox, nous ne fournissons pas seulement des kits électriques prêts à poser, mais aussi :

• des plans et schémas détaillés fournis avec votre installation ;

• un accompagnement pas à pas via nos tutoriels et notre chaîne YouTube (pour vous guider dans la lecture des schémas) ;

• la possibilité de demander la pré-visite d’un organisme de contrôle avant de refermer vos sols et murs afin de vous rassurer sur votre travail réalisé.

Nos solutions comme l’EVOTICOO ou le ClassicBox incluent même un schéma unifilaire pré-rempli pour la réception de l’installation, simplifiant considérablement votre démarche.  Les grandes lignes des schémas unifilaires sont réalisées, il ne vous reste plus qu’à compter le nombre de prises, points lumineux et interrupteurs si vous avez fait le choix du ClassicBox (unipolaire, bipolaire, 2D et inverseur).

10. Conclusion : maîtriser votre installation avec sécurité et clarté

Lire et réaliser un schéma de câblage électrique ne doit plus être une source d’angoisse. Avec une approche méthodique, une connaissance des symboles et des règles de la norme électrique en Belgique, vous pouvez concevoir une documentation claire, conforme et sûre.

Chez Brainbox, nous sommes convaincus que l’autonomie maîtrisée commence par une bonne compréhension des schémas. Que vous soyez un bricoleur passionné ou un professionnel cherchant à optimiser votre pratique, maîtriser ces plans vous donne la clé d’installations durables, sécurisées et conformes — avec la tranquillité d’esprit en prime.
